cad阵列命令如何使用

cad阵列命令是绘图中非常实用的工具，能帮助我们快速复制对象并按特定规律排列。下面就来详细介绍它的使用方法。

首先，打开cad软件并绘制好要进行阵列操作的对象。比如绘制了几个简单的圆形。

然后，输入阵列命令快捷键“ar”，回车后会弹出阵列对话框。

在对话框中，有两种阵列方式可供选择：矩形阵列和环形阵列。

矩形阵列：适用于将对象按行列方式排列。点击“矩形阵列”选项卡，在“行”和“列”中输入要排列的数量。例如，设置行数量为3，列数量为4。还可以调整行间距和列间距，以确定对象之间的距离。通过预览窗口，能实时看到阵列效果，满意后点击“确定”即可完成矩形阵列。

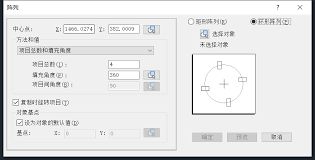

环形阵列：用于围绕一个中心点将对象进行圆周排列。切换到“环形阵列”选项卡，指定阵列的中心点。可以通过捕捉已有点或输入坐标来确定。接着设置项目总数，即要阵列的对象数量。还能调整填充角度，控制对象围绕中心点分布的角度范围。同样通过预览确认无误后点击“确定”，就能得到环形阵列的结果。

另外，在选择对象进行阵列时，要确保选中的是准确的图形元素。若选错，阵列结果也会不符合预期。

cad阵列命令为我们提供了高效、精准的图形复制排列方式。无论是绘制建筑平面图中的门窗，还是机械图纸中的零件分布，都能借助阵列命令轻松完成，大大提高绘图效率和准确性。熟练掌握它，能让我们在cad绘图中更加得心应手，快速完成高质量的图纸绘制。
